隧道内一般均应设置排水沟。隧道全长在100m及以下(干旱地区300m及以下),且常年干燥,可不设洞内排水沟,但应整平隧底,做好纵、横向排水坡。
洞内排水沟一般按下列规定设置。
(1)水沟坡度应与线路坡度一致。在隧道中的分坡平段范围内和车站内的隧道,排水沟底部应有不小于1‰的坡度。
(2)水沟断面应根据水量大小确定,要保证有足够的过水能力,且便于清理和检查。单线隧道水沟断面应不小于25cm×40cm(高×宽),双线隧道断面一般应不小于30cm×40cm(高×宽)。
(3)水沟应设在地下水来源一侧。当地下水来源不明时,曲线隧道水沟设在曲线内侧、直线隧道水沟可设在任意一侧;当地下水较多或采用混凝土宽枕道床、整体道床的隧道,宜设双侧水沟,以免大量水流流经道床而导致道床基底发生病害。双线隧道可设置双侧或中心水沟。

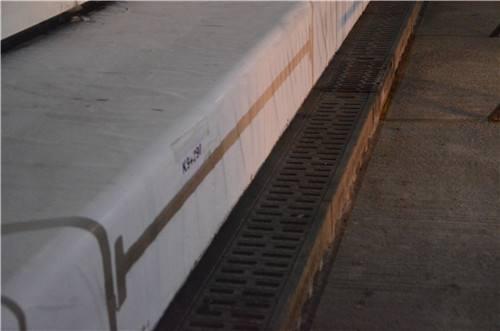

(4)洞内水沟均应铺设盖板。
(5)根据地下水情况,于衬砌墙脚紧靠盖板底面高程处,每隔一定距离设置一个10cm×10cm的泄水孔。墙背泄水孔进口高程以下超挖部分应回填密实,以利泄水。
